Справочник аварий ПВУ
Программа вентиляции vPLC (тип объекта 1 — «Вентиляция») следит за 64 авариями. У каждой аварии есть номер бита (0…63), код, текст, класс, способ сброса, реакция установки и две выдержки — на срабатывание и на снятие. На этой странице — полный список аварий и порядок действий оператора.
Где аварии видны в веб-интерфейсе, описано в разделе Пользование веб-интерфейсом: значок аварий в шапке установки, блок «Аварии и события» на странице установки, окно «Аварии» установки и общий журнал аварий.
Как читать таблицу
Заголовок раздела «Как читать таблицу»Номер и код
Заголовок раздела «Номер и код»- Бит — номер аварии 0…63. Его показывает окно «Аварии» установки (столбец «Бит»).
- Код — короткий код, его показывает блок «Аварии и события» на странице установки (столбец
«Код»), например
E44илиA61. Системные аварии имеют код «A» + номер бита, остальные — код в нумерации контроллеров вентиляции (E…). В общем журнале аварий код показывается числом в скобках после текста.
| Класс | Подпись в окне «Аварии» | Подпись в блоке «Аварии и события» | Что означает |
|---|---|---|---|
| 0 | Сообщение | инфо | сведения о режиме (сервисный выключатель, сервисный режим) |
| 1 | Предупреждение | предупр. | установка работает, нужна проверка или обслуживание |
| 2 | Авария | авария | отказ оборудования, установка или её секция отключается |
| 3 | Критическая | критич. | пожар, угроза замерзания |
Плашка состояния установки становится красной, если есть авария класса «Авария» или «Критическая» (или пожар), и жёлтой — при предупреждении (в том числе при засорении фильтра).
| Сброс | Как снимается авария |
|---|---|
| Автоматически | гаснет сама, когда причина пропала и прошла выдержка снятия. Если за час авария снялась сама три раза, четвёртое срабатывание защёлкивается — дальше её снимает только оператор кнопкой сброса |
| Квитированием | защёлкивается и остаётся в списке, даже когда причина пропала. Снимается, когда причина устранена и оператор нажал «Сбросить аварии» или «Сбросить защёлки» (см. Квитирование и сброс) |
| Перезагрузкой | снимается только перезапуском программы |
Реакция
Заголовок раздела «Реакция»| Реакция | Что делает установка |
|---|---|
| Только индикация | продолжает работать, авария видна в списке и на схеме |
| Отключить секцию | отключается только неисправный узел (резервный вентилятор, насос, рекуператор, ступень ККБ, увлажнитель и т. п.), установка продолжает работать |
| Останов с продувкой | из режима «В РАБОТЕ» установка переходит в «ПРОДУВКА»: нагрев и охлаждение снимаются, вентиляторы работают при открытых заслонках (по умолчанию 60 с, после работы электронагревателя — 120 с), затем установка останавливается. Из прогрева и запуска — сразу останов |
| Немедленный останов | установка останавливается сразу, без продувки, заслонки закрываются |
Пока авария с реакцией «Останов с продувкой» или «Немедленный останов» активна или защёлкнута, установка не запускается.
Выдержки
Заголовок раздела «Выдержки»Выдержка срабатывания — сколько причина должна держаться, прежде чем авария появится. Выдержка снятия — сколько причины не должно быть, прежде чем авария снимется. В таблице — заводские значения в миллисекундах; в окне «Настройка аварий» они показаны в секундах и их можно изменить (см. ниже). Кроме этих выдержек, у многих узлов есть собственные задержки (ожидание потока, ожидание открытия заслонки, задержка аварии отклонения T и др.) — они настраиваются в окне «Установка» (см. Настройка установки).
Аварии включаются по составу
Заголовок раздела «Аварии включаются по составу»Авария узла, которого нет в составе установки, не формируется: например, без вытяжного фильтра нет аварии 5, без резервного приточного вентилятора — аварий 16…19. Отключённая авария снимается полностью, вместе с защёлкой.
Таблица аварий
Заголовок раздела «Таблица аварий»| Бит | Код | Сообщение | Класс | Сброс | Реакция | Выдержка сраб./снятия, мс | Когда возникает |
|---|---|---|---|---|---|---|---|
| 0 | A00 | Пожарная тревога | Критическая | Квитированием | Немедленный останов | 0 / 0 | сработал вход пожарной сигнализации (см. Пожар) |
| 1 | E44 | Таймаут открытия приточной заслонки | Авария | Квитированием | Останов с продувкой | 0 / 2000 | дана команда «открыть», а концевик не замкнулся за время «Ожидание открытия воздушной заслонки» (60 с). Без концевика открытие считается по времени |
| 2 | E44 | Таймаут открытия вытяжной заслонки | Авария | Квитированием | Останов с продувкой | 0 / 2000 | то же для вытяжной заслонки |
| 3 | E32 | Загрязнение или ресурс фильтра 1 | Предупреждение | Квитированием | Только индикация | 5000 / 5000 | при работающем вентиляторе реле перепада сработало или перепад выше порога засорения (150 Па); либо наработка приточных фильтров достигла ресурса |
| 4 | E32 | Загрязнение фильтра 2 | Предупреждение | Квитированием | Только индикация | 5000 / 5000 | засорение фильтра 2; ресурс приточных фильтров — сюда, если фильтра 1 нет |
| 5 | E33 | Загрязнение или ресурс вытяжного фильтра | Предупреждение | Квитированием | Только индикация | 5000 / 5000 | засорение вытяжного фильтра или достигнут его ресурс |
| 6 | E23 | Угроза замерзания водяного нагревателя 1 | Критическая | Квитированием | Останов с продувкой¹ | 0 / 0 | T обратной воды калорифера 1 ниже «Температуры срабатывания защиты от замерзания» (5 °C; летом этот порог не действует) или сработал термостат замерзания |
| 7 | E22 | Предупреждение замерзания нагревателя 1 | Предупреждение | Автоматически | Отключить секцию | 2000 / 5000 | T обратной воды ниже порога защиты плюс «Запас до аварии замерзания» (5 + 2 = 7 °C) |
| 8 | E23 | Угроза замерзания водяного нагревателя 2 | Критическая | Квитированием | Останов с продувкой¹ | 0 / 0 | как бит 6, калорифер 2 |
| 9 | E22 | Предупреждение замерзания нагревателя 2 | Предупреждение | Автоматически | Отключить секцию | 2000 / 5000 | как бит 7, калорифер 2 |
| 10 | E28 | Перегрев электронагревателя 1 | Авария | Квитированием | Останов с продувкой | 0 / 0 | сработал термостат перегрева электрокалорифера 1, мощность снята |
| 11 | E28 | Перегрев электронагревателя 2 | Авария | Квитированием | Останов с продувкой | 0 / 0 | то же, электрокалорифер 2 |
| 12 | E40 | Приточный вент. осн.: нет потока | Авария | Квитированием | Останов с продувкой² | 0 / 2000 | после пуска за время «Ожидание подтверждения потока воздуха» (30 с) датчик перепада не показал поток |
| 13 | E40 | Приточный вент. осн.: термозащита | Авария | Квитированием | Останов с продувкой² | 0 / 2000 | сработал термоконтакт двигателя |
| 14 | E40 | Приточный вент. осн.: авария ПЧ | Авария | Квитированием | Останов с продувкой² | 0 / 2000 | авария частотного преобразователя: по дискретному входу, по Modbus (нет связи или авария в слове состояния дольше 10 с) или по обоим — как выбрано в «Приточный ЧРП: источник аварии» |
| 15 | E40 | Приточный вент. осн.: нет подтверждения | Авария | Квитированием | Останов с продувкой² | 0 / 2000 | после пуска нет сигнала подтверждения от пускателя |
| 16 | E40 | Приточный вент. рез.: нет потока | Предупреждение | Квитированием | Отключить секцию | 0 / 2000 | как бит 12, резервный вентилятор |
| 17 | E40 | Приточный вент. рез.: термозащита | Предупреждение | Квитированием | Отключить секцию | 0 / 2000 | как бит 13, резервный |
| 18 | E40 | Приточный вент. рез.: авария ПЧ | Предупреждение | Квитированием | Отключить секцию | 0 / 2000 | как бит 14, резервный |
| 19 | E40 | Приточный вент. рез.: нет подтверждения | Предупреждение | Квитированием | Отключить секцию | 0 / 2000 | как бит 15, резервный |
| 20 | E41 | Вытяжной вент. осн.: нет потока | Авария | Квитированием | Отключить секцию³ | 0 / 2000 | как бит 12, вытяжной основной |
| 21 | E41 | Вытяжной вент. осн.: термозащита | Авария | Квитированием | Отключить секцию³ | 0 / 2000 | как бит 13, вытяжной основной |
| 22 | E41 | Вытяжной вент. осн.: авария ПЧ | Авария | Квитированием | Отключить секцию³ | 0 / 2000 | как бит 14, вытяжной основной |
| 23 | E41 | Вытяжной вент. осн.: нет подтверждения | Авария | Квитированием | Отключить секцию³ | 0 / 2000 | как бит 15, вытяжной основной |
| 24 | E41 | Вытяжной вент. рез.: нет потока | Предупреждение | Квитированием | Отключить секцию³ | 0 / 2000 | как бит 12, вытяжной резервный |
| 25 | E41 | Вытяжной вент. рез.: термозащита | Предупреждение | Квитированием | Отключить секцию³ | 0 / 2000 | как бит 13, вытяжной резервный |
| 26 | E41 | Вытяжной вент. рез.: авария ПЧ | Предупреждение | Квитированием | Отключить секцию³ | 0 / 2000 | как бит 14, вытяжной резервный |
| 27 | E41 | Вытяжной вент. рез.: нет подтверждения | Предупреждение | Квитированием | Отключить секцию³ | 0 / 2000 | как бит 15, вытяжной резервный |
| 28 | E50 | Авария увлажнителя | Предупреждение | Квитированием | Только индикация | 1000 / 2000 | при включённом увлажнителе вход аварии увлажнителя активен дольше 5 с; увлажнитель выключается |
| 29 | E29 | Авария рекуператора | Предупреждение | Квитированием | Отключить секцию | 1000 / 2000 | вход аварии рекуператора; рекуператор останавливается, байпас открывается |
| 30 | E46 | Авария компрессорно-конденсаторного блока | Предупреждение | Квитированием | Отключить секцию | 1000 / 2000 | вход аварии ступени ККБ; ступень в аварии выключается |
| 31 | E28 | Перегрев ступенчатого электронагревателя | Авария | Квитированием | Останов с продувкой | 0 / 0 | термостат перегрева ступеней ТЭН; все ступени выключаются |
| 32 | E133 | Отклонение или низкая T приточного воздуха | Предупреждение⁴ | Автоматически | Только индикация⁴ | 0 / 5000 | в работе T притока отличается от уставки больше «Допустимого отклонения T» (5 K) дольше «Задержки аварии отклонения» (600 с); или T притока ниже порога «Низкая T приточного воздуха» (8 °C) дольше выдержки (300 с) |
| 33 | E134 | Отклонение температуры обратного воздуха | Предупреждение | Автоматически | Только индикация | 0 / 5000 | T обратного воздуха отличается от уставки больше допустимого отклонения |
| 34 | E135 | Приточные вентиляторы: сервисный выключатель | Сообщение | Автоматически | Только индикация | 500 / 1000 | разомкнут сервисный выключатель приточных вентиляторов; они стоят, а если стоят все приточные — установка останавливается |
| 35 | E136 | Вытяжные вентиляторы: сервисный выключатель | Сообщение | Автоматически | Только индикация | 500 / 1000 | то же для вытяжки |
| 36 | E39 | Внешняя тревога | Авария | Квитированием | по настройке⁵ | 0 / 1000 | сработал вход внешней аварии; состояние установки — «ВНЕШНЯЯ ТРЕВОГА» |
| 37 | E65 | Сухой ход нагревателя 1 | Авария | Квитированием | Отключить секцию | 5000 / 5000 | при работе калорифера 1 давление в контуре ниже минимального; клапан закрывается, насос выключается |
| 38 | E66 | Сухой ход нагревателя 2 | Авария | Квитированием | Отключить секцию | 5000 / 5000 | то же, калорифер 2 |
| 39 | E67 | Сухой ход охладителя | Авария | Квитированием | Отключить секцию | 5000 / 5000 | то же, водяной охладитель |
| 40 | E116 | Нет протока нагревателя 1 | Авария | Квитированием | Отключить секцию | 0 / 2000 | насос работает, а реле протока теплоносителя не видит проток дольше задержки (30 с) |
| 41 | E121 | Нет протока нагревателя 2 | Авария | Квитированием | Отключить секцию | 0 / 2000 | то же, калорифер 2 |
| 42 | E124 | Протечка нагревателя 1 | Авария | Квитированием | Останов с продувкой | 1000 / 0 | сработал датчик протечки калорифера 1; клапан закрывается, насос выключается |
| 43 | E125 | Протечка нагревателя 2 | Авария | Квитированием | Останов с продувкой | 1000 / 0 | то же, калорифер 2 |
| 44 | E126 | Протечка охладителя | Авария | Квитированием | Останов с продувкой | 1000 / 0 | то же, охладитель |
| 45 | E30 | Авария привода рекуператора | Предупреждение | Квитированием | Отключить секцию | 500 / 2000 | вход аварии привода рекуператора; рекуператор остановлен |
| 46 | E45 | Авария насоса охладителя | Предупреждение | Квитированием | Только индикация | 500 / 2000 | вход аварии насоса охладителя; клапан охладителя закрывается, насос выключается |
| 47 | E114 | Авария группы насосов нагревателя 1 | Авария | Квитированием | Отключить секцию | 0 / 2000 | при паре насосов с ротацией неисправны оба (авария или нет подтверждения работы за 10 с) |
| 48 | E119 | Авария группы насосов нагревателя 2 | Авария | Квитированием | Отключить секцию | 0 / 2000 | то же, калорифер 2 |
| 49 | E139 | Авария дополнительного вентилятора 1 | Предупреждение | Квитированием | Отключить секцию | 0 / 2000 | термоконтакт, авария ПЧ или нет подтверждения работы; вентилятор останавливается |
| 50 | E140 | Авария дополнительного вентилятора 2 | Предупреждение | Квитированием | Отключить секцию | 0 / 2000 | то же |
| 51 | E141 | Авария дополнительного вентилятора 3 | Предупреждение | Квитированием | Отключить секцию | 0 / 2000 | то же |
| 52 | E137 | Установка в сервисном режиме | Сообщение | Автоматически | Только индикация | 0 / 0 | разрешён и включён сервисный режим (вход или команда); пуск запрещён, состояние — «СЕРВИСНЫЙ РЕЖИМ» |
| 53 | E83 | Авария догревателя или предподогрева | Предупреждение | Квитированием | Отключить секцию | 500 / 2000 | догреватель: замерзание (водяной) или перегрев (электрический); предподогрев: сработал его термостат⁶ |
| 54 | A54 | Потеря связи с брокером/мостом MQTT (vPLC) | Предупреждение | Автоматически | Только индикация | 5000 / 1000 | программа не получает данные модулей ввода-вывода: нет связи с брокером или мостом опроса |
| 55 | A55 | Потеря линка Ethernet | Сообщение | Автоматически | Только индикация | 3000 / 1000 | на vPLC не формируется (резерв) |
| 56 | A56 | Ошибка EEPROM | Авария | Квитированием | Только индикация | 0 / 1000 | на vPLC не формируется (резерв) |
| 57 | A57 | Потеря сохранённых данных | Предупреждение | Квитированием | Только индикация | 0 / 1000 | на vPLC не формируется (резерв) |
| 58 | E01 | Сбой часов реального времени | Предупреждение | Автоматически | Только индикация | 10000 / 1000 | часы устройства не установлены (год раньше 2020); расписание без часов установку не запускает |
| 59 | A59 | Потеря связи Modbus master | Предупреждение | Автоматически | Только индикация | 5000 / 1000 | на vPLC не формируется (резерв) |
| 60 | A60 | Отказ слота 1 | Авария | Автоматически | Останов с продувкой | 1000 / 1000 | на vPLC не формируется (резерв) |
| 61 | A61 | Отказ слота 2 / неполная карта ввода-вывода | Авария | Автоматически | Останов с продувкой | 1000 / 1000 | не привязана обязательная точка ввода-вывода или недостоверен обязательный датчик (см. Бит 61) |
| 62 | A62 | Тип мезонина не определён | Предупреждение | Перезагрузкой | Только индикация | 0 / 1000 | на vPLC не формируется (резерв) |
| 63 | A63 | Внутренняя ошибка ПО | Критическая | Перезагрузкой | Немедленный останов | 0 / 1000 | на vPLC не формируется (резерв) |
Значения в скобках в столбце «Когда возникает» — заводские значения параметров, их можно изменить в окне «Установка».
Примечания:
- При угрозе замерзания установка останавливается без продувки (продувка гнала бы морозный воздух через теплообменник), если перед этим не работал электронагреватель. Клапан калорифера открывается на 100 %, насос работает, состояние — «УГРОЗА ЗАМЕРЗАНИЯ». В окне «Настройка аварий» реакция показана по таблице программы — «Останов с продувкой».
- Если в составе есть и основной, и резервный приточный вентилятор, авария основного отключает только его — работу продолжает резервный. Установка останавливается, когда воздух не подаёт ни один приточный вентилятор. В окне «Настройка аварий» при этом по-прежнему показано «Останов с продувкой».
- Вентилятор в аварии останавливается, работу подхватывает резервный. Вытяжную (без притока) установку программа останавливает, когда не работает ни один вытяжной вентилятор.
- Бит 32 объединяет две проверки. Класс и реакцию защиты по низкой T притока задают параметры «Низкая T приточного воздуха: класс аварии» (Предупреждение / Авария / Критическая) и «…: реакция» («Только сообщение» / «Останов»). При «Останов» авария защёлкивается до сброса и запрещает пуск; с водяным калорифером останов выполняется без продувки. Окно «Настройка аварий» показывает класс и реакцию по таблице программы, без учёта этих параметров.
- Реакцию задаёт параметр «Действие по внеш. аварии»: «Только сообщение», «Останов» (с продувкой) или «Останов и закрытие заслонок» (немедленный останов).
- Бит 53 общий для догрева и предподогрева. На мнемосхеме красным горит тот узел, у которого есть признак аварии; если признак определить нельзя — оба.
Столбец «Разрешена» окна «Настройка аварий» показывает заводскую настройку из таблицы программы, а не фактическое включение по составу установки.
Аварии УФ-стерилизатора
Заголовок раздела «Аварии УФ-стерилизатора»Если в составе есть УФ-стерилизатор, в списке аварий появляются ещё две строки вне 64 битов:
| Код | Сообщение | Класс | Когда возникает |
|---|---|---|---|
| UV1 | УФ-стерилизатор: авария лампы | Авария | нет подтверждения работы лампы после команды (при включённом входе подтверждения) |
| UV2 | УФ-стерилизатор: ресурс лампы исчерпан | Предупреждение | наработка лампы достигла ресурса (лампа продолжает работать) |
Они квитируются так же, как остальные аварии. После замены лампы сбросьте её наработку кнопкой «Сбросить наработку (замена лампы)» в элементе «УФ-стерилизатор» окна «Установка».
Что делать оператору
Заголовок раздела «Что делать оператору»Пожар (бит 0)
Заголовок раздела «Пожар (бит 0)»- Установка останавливается немедленно, все выходы снимаются. Зимой остаются включёнными насос водяного калорифера и минимальное открытие клапана (защита от замерзания). Плашка состояния мигает красным: «ПОЖАРНАЯ ТРЕВОГА», воздуховоды на мнемосхеме мигают.
- Действуйте по инструкции объекта. Пока установка в режиме пожара, команда пуска не действует.
- После снятия сигнала пожарной сигнализации нажмите в шапке установки значок аварий → «Сбросить аварии». Программа выйдет из режима пожара в останов.
- Запустите установку заново: переключателем «Запуск установки в ручном режиме» или по расписанию.
Замерзание калорифера (биты 6–9, 53)
Заголовок раздела «Замерзание калорифера (биты 6–9, 53)»Защита работает в три ступени:
- Дежурный режим. Зимой в останове насос калорифера работает, клапан открыт не меньше «Минимального открытия клапана зимой в останове» (15 %). На мнемосхеме калорифер в этом режиме не «греет», насос вращается, подсказка — «дежурный режим (защита от замерзания)». При пуске зимой установка сначала проходит «ПРОГРЕВ» с полностью открытым клапаном.
- Предупреждение (биты 7, 9). Обратная вода приблизилась к порогу. Клапан не закрывается ниже минимума, насос работает, установка продолжает работать. Авария снимается сама. Не ждите угрозы замерзания: проверьте подачу теплоносителя, насос, клапан.
- Угроза замерзания (биты 6, 8). Установка остановлена, заслонки закрыты, клапан открыт на 100 %, насос работает. Найдите причину: нет теплоносителя или он холодный, остановлен насос, заклинил клапан, неисправен термостат. Когда обратная вода прогрелась и термостат вернулся в норму, нажмите «Сбросить аварии» и запустите установку.
Авария 53 для водяного догревателя — та же защита по обратной воде, для предподогрева — его термостат.
Вентиляторы (биты 12–27, 34, 35, 49–51)
Заголовок раздела «Вентиляторы (биты 12–27, 34, 35, 49–51)»- Посмотрите, какая именно авария: «нет потока», «термозащита», «авария ПЧ», «нет подтверждения».
- «Нет потока» — проверьте ремень, закрытые клапаны и заслонки, трубки и датчик перепада давления вентилятора. «Термозащита» — дайте двигателю остыть, проверьте ток и механику. «Авария ПЧ» — код ошибки смотрите на частотном преобразователе. «Нет подтверждения» — проверьте пускатель и его блок-контакт.
- «Сервисный выключатель» (34, 35) — сообщение, а не авария: выключатель у вентилятора разомкнут. Замкните его после работ, сообщение снимется само.
- После устранения причины нажмите «Сбросить аварии» и запустите установку.
Фильтры (биты 3–5)
Заголовок раздела «Фильтры (биты 3–5)»Засорение — предупреждение, установка продолжает работать.
- Замените фильтр.
- Если авария вызвана ресурсом (наработкой в часах), сбросьте наработку: окно «Установка» → элемент фильтра → «Сбросить наработку (замена фильтров)». Сброс аварии без обнуления наработки не помогает — причина остаётся.
- Нажмите «Сбросить аварии».
Счётчик наработки приточных фильтров общий для фильтров 1, 2 и 3. Засорение фильтра 3 на мнемосхеме показывается красной рамкой фильтра; отдельного бита среди 64 аварий у него нет.
Насосы, проток, протечки (биты 37–48)
Заголовок раздела «Насосы, проток, протечки (биты 37–48)»- Сухой ход — давление в контуре ниже минимального: проверьте давление, подпитку, воздух в системе.
- Нет протока — проверьте насос, краны, фильтр-грязевик, реле протока.
- Протечка — установка останавливается. Устраните протечку, просушите датчик.
- Авария группы насосов — неисправны оба насоса пары.
После устранения причины нажмите «Сбросить аварии».
Датчики
Заголовок раздела «Датчики»Датчик считается недостоверным при обрыве, коротком замыкании, значении вне допустимого диапазона, отсутствии привязки или связи с модулем. Тогда программа сразу подставляет вместо его значения безопасное, а на мнемосхеме у датчика вместо значения стоит «—» и красная рамка.
- Если датчик обязательный — появляется авария 61 (см. ниже).
- Отказ датчика наружного воздуха переводит сезон в «ЗИМА».
- Датчик снова считается исправным, когда значение вернулось в диапазон и оператор нажал «Сбросить аварии».
Проверьте проводку датчика и его привязку в «Карте I/O» (см. Настройка установки).
Бит 61: неполная карта ввода-вывода
Заголовок раздела «Бит 61: неполная карта ввода-вывода»Авария 61 «Отказ слота 2 / неполная карта ввода-вывода» возникает, если:
- для узла из состава установки не привязана обязательная точка ввода-вывода, или
- недостоверен обязательный датчик:
- T приточного воздуха — если есть приточная часть;
- T обратной воды калорифера 1 и 2 — если они в составе;
- T наружного воздуха — если он обязателен для состава;
- T в помещении — если есть датчик в помещении и включено регулирование по нему;
- T обратного воздуха — если включено каскадное регулирование.
Реакция — останов с продувкой, пуск запрещён. Авария снимается сама, когда причина устранена.
- Откройте окно «Установка» → «Схема привязки» («Карта I/O»). В строке состояния будет «Обязательных точек без привязки: N — авария 61…». Привяжите недостающие точки (кнопка «Автопривязка» или вручную) и нажмите «Применить в ПЛК» — подробно в разделе Настройка установки.
- Если привязка полная — найдите на мнемосхеме датчик с «—»: в его подсказке есть «авария A61». Проверьте этот датчик.
Связь с модулями (бит 54)
Заголовок раздела «Связь с модулями (бит 54)»Программа не получает данные модулей ввода-вывода, значения входов могут быть устаревшими. Откройте «Состояние сети» и проверьте, что модули «на связи», их питание и линию RS-485. Авария снимается сама после восстановления связи.
Часы (бит 58)
Заголовок раздела «Часы (бит 58)»Установите дату и время устройства в панели СА-02м. Без верного времени не работает расписание.
Квитирование и сброс
Заголовок раздела «Квитирование и сброс»- Квитировать — подтвердить, что авария замечена. Квитирование снимает признак «не квитирована» у всех аварий установки. Новое срабатывание снова требует квитирования.
- Сбросить защёлки — снять защёлку у всех аварий, причина которых уже устранена (кроме аварий со сбросом «Перезагрузкой»). Если причина ещё есть, авария остаётся.
Большинство аварий (пожар, заслонки, фильтры, угроза замерзания, перегрев, вентиляторы, протечки, сухой ход, проток, насосы, внешняя тревога, рекуператор, ККБ, увлажнитель) защёлкиваются в самом узле. Одного квитирования для них мало — нужен сброс после устранения причины. Поэтому кнопка «Сбросить аварии» в шапке установки выполняет и квитирование, и сброс.
Где это делается:
| Место | Кнопка | Что делает |
|---|---|---|
| Шапка страницы установки, значок аварий (треугольник со счётчиком) | «Сбросить аварии» в окне «Сброс аварий» | квитирование и сброс всех аварий установки |

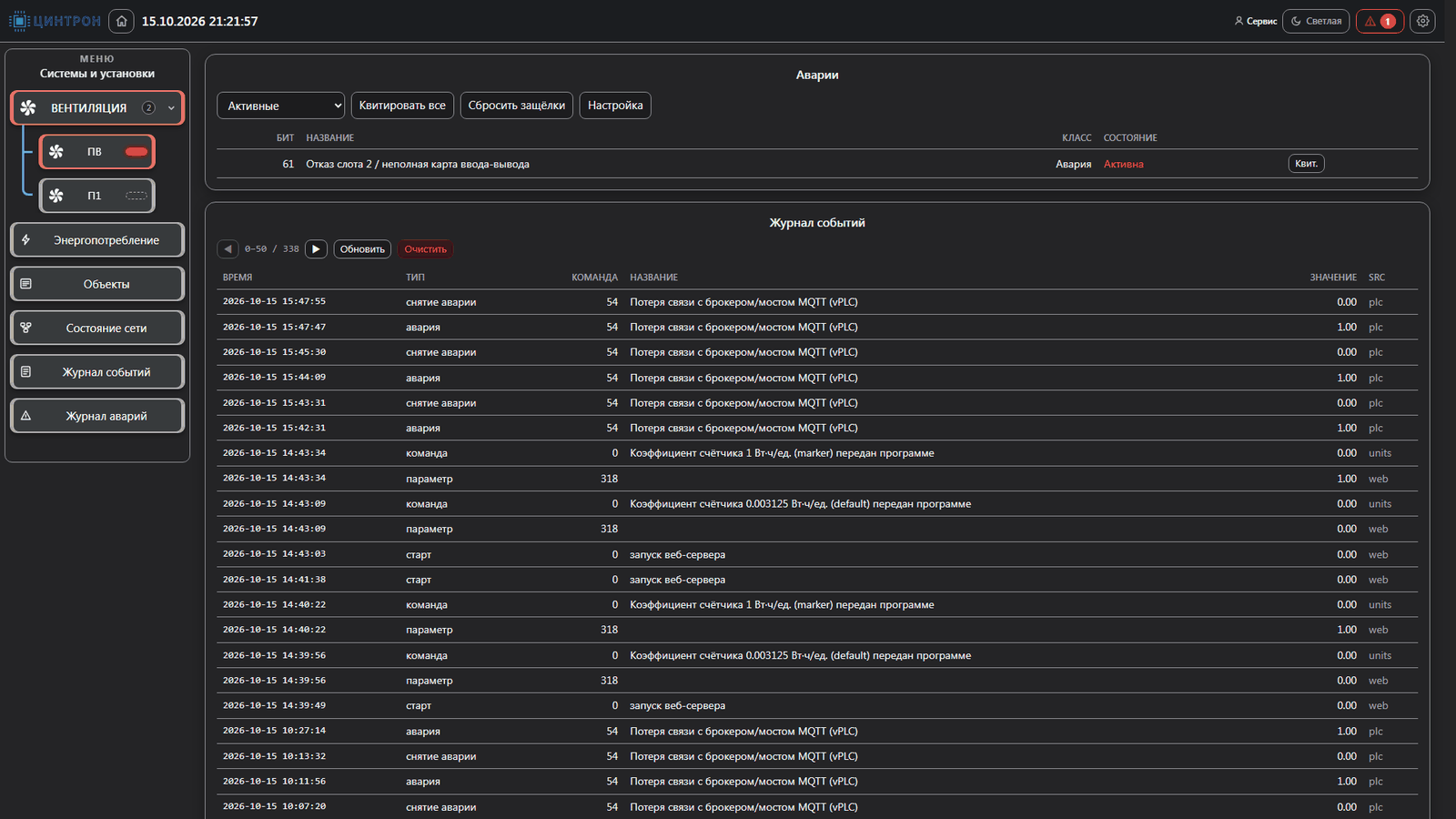

| Окно «Аварии» установки (кнопка «Журнал установки» в окне «Сброс аварий» или ссылка «Журнал аварий ›») | «Квитировать все» | квитирование |
| то же | «Сбросить защёлки» | сброс защёлок |
| то же, строка аварии | «Квит.» | квитирование |
| Главный экран, блок «Журнал аварий»; «Журнал аварий» всех объектов | «Квитировать все», «Квит.» в строке | квитирование аварий установки |
Подробно об этих окнах — в разделе Пользование веб-интерфейсом.
Сброс не устраняет причину и не запускает установку. После аварии с остановом запустите установку переключателем «Запуск установки в ручном режиме», иначе она запустится по расписанию.
Реле «Авария» (если оно включено в составе установки) срабатывает по любой аварии с битом 0…53; аварии 54…63 его не включают.
Выдержки: окно «Настройка аварий»
Заголовок раздела «Выдержки: окно «Настройка аварий»»Окно открывается кнопкой «Настройка» в окне «Аварии» установки.
Столбцы окна: «#», «Название», «Разрешена», «Класс», «Сброс», «Реакция», «Задержка, с», «Задержка снятия, с». Изменять можно только две последние: выдержку срабатывания и выдержку снятия, от 0 до 65 с с шагом 0,1 с. Класс, сброс, реакция и «Разрешена» заданы программой и показаны только для справки.
- Откройте окно «Аварии» → «Настройка».
- Измените «Задержка, с» или «Задержка снятия, с» у нужной аварии. Значение вне диапазона отклоняется сообщением «Задержка — от 0 до 65 с».
- Нажмите «Сохранить». Записываются только изменённые строки. Значения сохраняются в программе и действуют после перезапуска.
- «Закрыть» — скрыть окно.
Для изменения нужен уровень доступа «Сервис».
Не увеличивайте выдержки защитных аварий (пожар, замерзание, перегрев, протечка) без согласования с проектировщиком: они заданы так, чтобы установка реагировала сразу.
