MQTT
Отсюда модуль на RS-485 (или по Modbus TCP) попадает в панель и в топики. Поиск в этом разделе — не то же самое, что сканирование в Устройствах RS-485: здесь результат добавляют в конфигурацию моста.

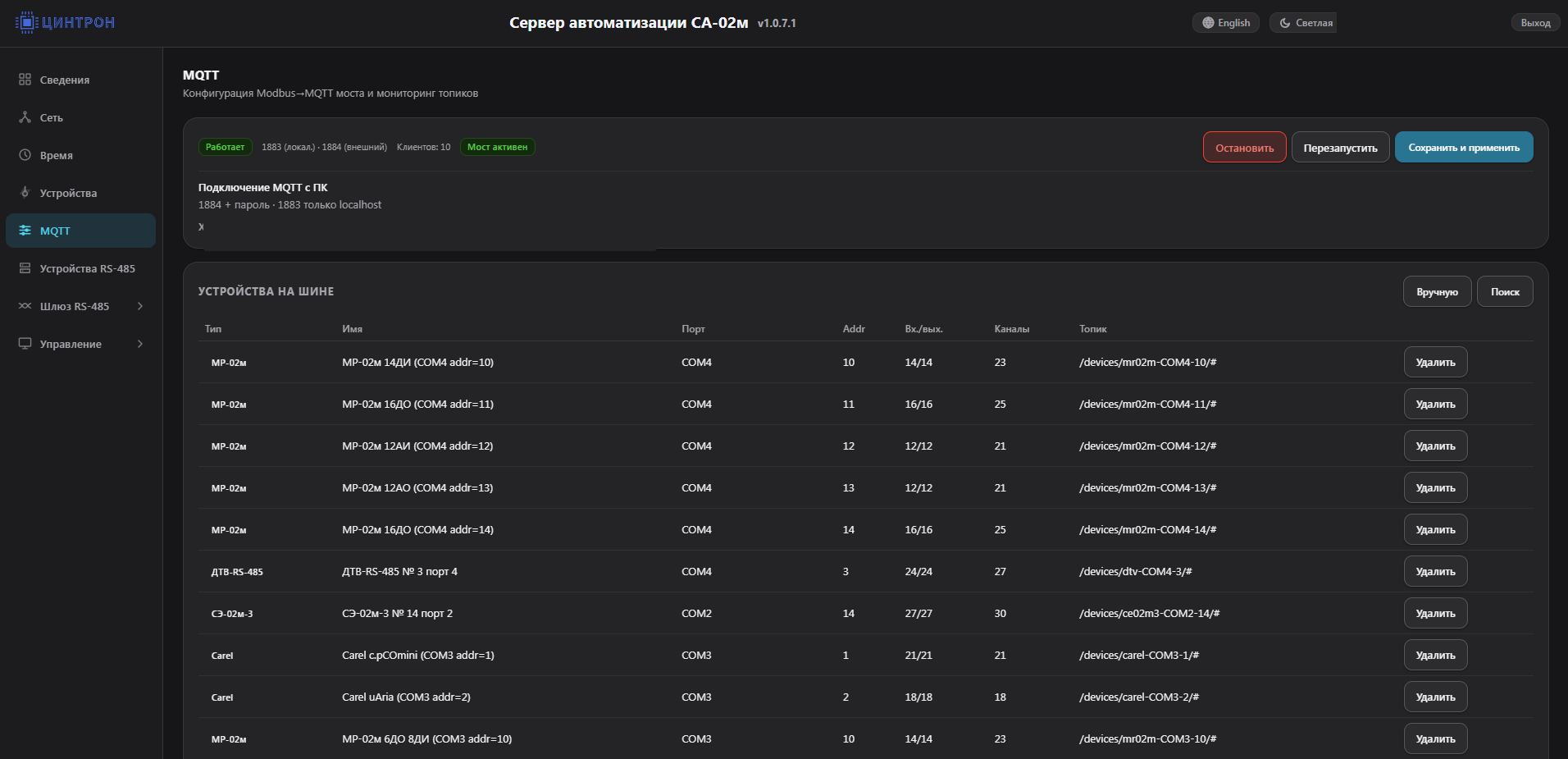

Что на экране
Заголовок раздела «Что на экране»Подзаголовок: «Конфигурация Modbus→MQTT моста и мониторинг топиков».
Полоса брокера
| Элемент | Смысл |
|---|---|
| Бейдж брокера | на снимке «Работает» |
| 1883 (локал.) · 1884 (внешний) | локальный брокер только на самой плате — 1883; с компьютера наладчика — 1884 |
| Клиентов | число подключений |
| Мост активен | мост Modbus→MQTT запущен |
| Остановить / Перезапустить | остановить мост или перезапустить брокер |
| Сохранить и применить | записать YAML моста и перезапустить мост |
Подключение MQTT с ПК — хост платы, порт 1884, логин, пароль (на экране скрыт звёздочками, по щелчку копируется), топик /devices/#. 1883 слушает только localhost.
Устройства на шине — таблица конфигурации моста, не «кто сейчас ответил на линии».
| Колонка | Смысл |
|---|---|
| Тип | МР-02м, ДТВ-RS-485, СЭ-02м-3, Carel, шаблон и другие типы из формы «Добавить» |
| Имя | как устройство назвали при добавлении |
| Порт | COM, на котором мост его опрашивает |
| Addr | адрес Modbus |
| Вх./вых. | сколько каналов включено / всего |
| Каналы | число точек в топиках |
| Топик | путь вида /devices/…/# |
| Удалить | убрать строку из конфигурации; на плату это уйдёт только после «Сохранить и применить» |
Справа от заголовка таблицы: «Вручную» и «Поиск».
Ниже кадра (на снимке не попали) исходник панели рисует «Каналы» — раскрывающийся список точек каждого устройства — и «Монитор топиков»: фильтр по устройству, пауза, очистить, обновить.
Как найти и добавить устройство
Заголовок раздела «Как найти и добавить устройство»-
Соберите линию RS-485 и питание модулей. Заводские адреса — в кодах типов.
-
Нажмите Поиск. В окне «Поиск устройств на шине» выберите режим «COM-порт» или «Шлюз (TCP)», порт (COM1…COM5), скорость (по умолчанию 115200) и диапазон адресов (1–32, 1–64 или 1–247). Нажмите Сканировать.
-
В результатах «+ Добавить» у строки или «+ Добавить все». Поиск подставляет тип, если модуль узнан. Это ещё не запись на диск.
-
Либо Вручную: тип (МР-02м, ДТВ-RS-485, СЭ-02м-3, LED, шаблон устройства, Меркурий СПОДЭС; Carel в списке есть, на кадре таблицы он уже в конфигурации), порт, адрес Modbus, имя. Для Ethernet — «Ethernet (Modbus TCP)», IP и TCP-порт, кнопка «Проверить связь» (один запрос чтения, не проверка шаблона). Добавить.
-
Нажмите Сохранить и применить. Панель пишет конфиг и перезапускает мост. Сообщения: «Настройки сохранены. Мост MQTT перезапускается…» или «Настройки сохранены.»
Шаблон — описание, которое уже лежит в ПО сервера. Редактора своих шаблонов в этом разделе нет: выбирают готовый.
После сохранения карточка появляется в Устройствах.
Как изменить и удалить
Заголовок раздела «Как изменить и удалить»Правки каналов и опроса в блоке «Каналы» тоже копятся как несохранённые. Удаление строки спрашивает подтверждение и тоже ждёт «Сохранить и применить». Пока кнопку не нажали, мост работает по старой конфигурации.
Как проверить
Заголовок раздела «Как проверить»В таблице есть строка с нужным адресом и COM. Монитор топиков показывает живые пути /devices/…/controls/…. Соглашение путей — топики MQTT. На Сведениях в списке служб виден MQTT мост.
