Устройства
Раздел показывает то, что сервер уже опрашивает и отдаёт в MQTT: карточки значений, график, архив. Новые модули сюда сами не находятся — их добавляют в MQTT, после «Сохранить и применить» карточка появляется здесь.
Что на экране

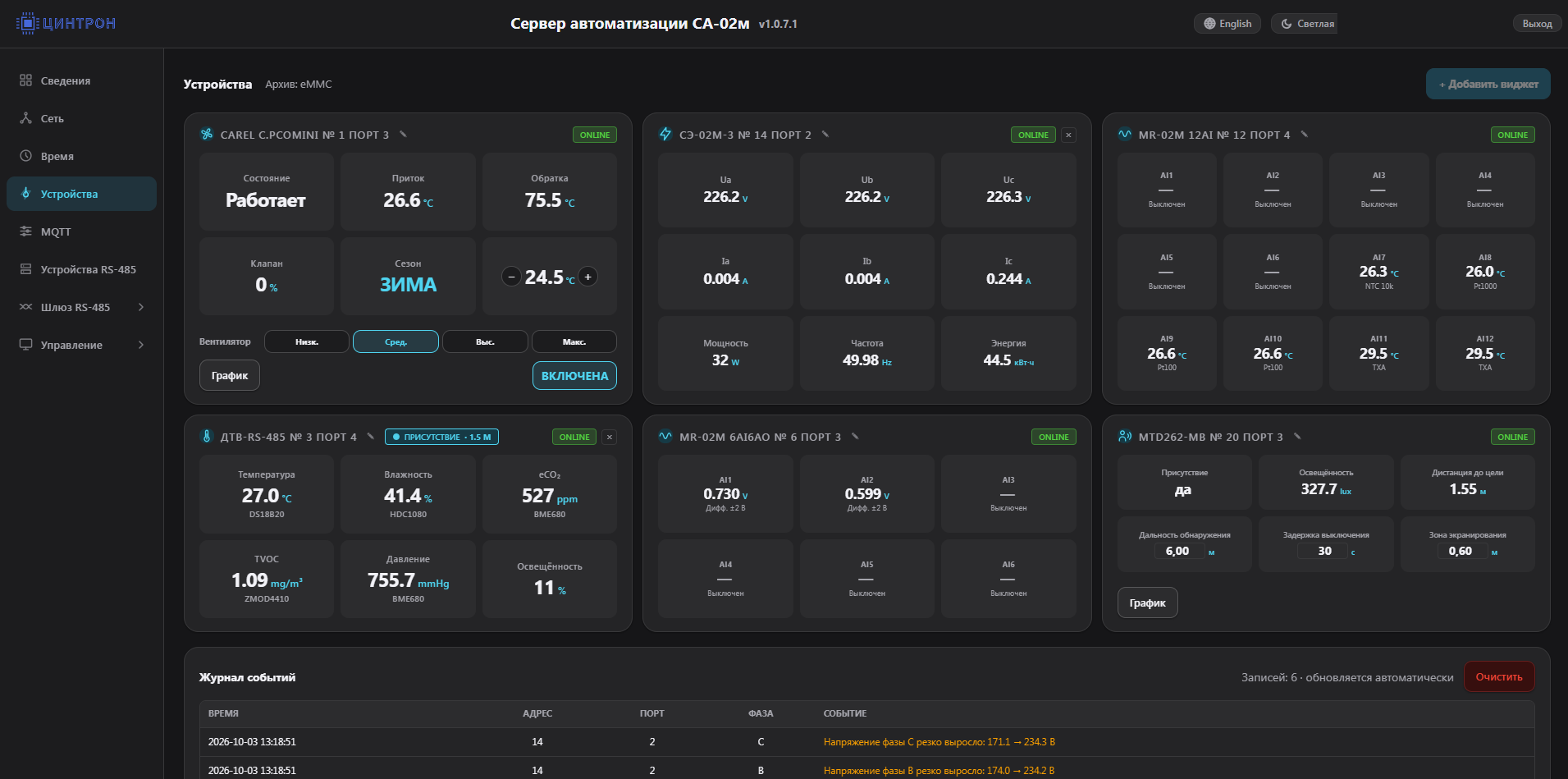

Заголовок раздела «Что на экране»Заголовок «Устройства», рядом строка архива (на снимке «Архив: eMMC»). Справа «+ Добавить виджет».
На снимке шесть карточек. Состав на другом щите будет другим — карточка появляется для устройства, которое мост MQTT уже опрашивает.
| Карточка на снимке | Что видно |
|---|---|
| Carel c.pCOMini | состояние, температуры, сезон, кнопки вентилятора, «График», «ВКЛЮЧЕНА» |
| СЭ-02м-3 | напряжения и токи фаз, мощность, качество, частота |
| МР-02м 12AI | каналы AI: «Выключен» или величина и тип датчика |
| ДТВ-RS-485 | температура, влажность, CO₂, TVOC, давление, освещённость; чип присутствия |
| МР-02м 6AI6AO | AI и AO |
| MTD262-MB | присутствие, освещённость, дистанция, дальность, здоровье, зона |
У каждой карточки бейдж связи (на снимке ONLINE), имя, адрес и COM. Крестик на карточке скрывает виджет: архивирование в БД для неё останавливается, уже записанные данные не удаляются. Скрытую карточку возвращает «Добавить виджет».
Кнопка «График» открывает историю выбранных величин. В том окне есть «Экспорт Excel» (файл .xlsx за выбранный период). На общем кадре раздела этой кнопки нет — она в окне графика.
Журнал событий внизу: время, адрес, порт, фаза, текст. На снимке это пики напряжения СЭ. «Очистить» стирает записи журнала (не архив значений). Если архив занят записью, панель просит повторить через несколько секунд.
Как настроить
Заголовок раздела «Как настроить»Сами уставки модуля здесь не пишут. Карточка Carel на снимке даёт кнопки режима вентилятора и пуск/стоп — это команды в уже добавленное устройство. Тип датчика AI, адрес Modbus и состав опроса задают в MQTT (после правки — «Сохранить и применить») или в окне настройки Устройства RS-485 (двойной щелчок по строке).
Переименовать карточку можно с самой карточки (кнопка названия). Сохранение имени — на карточке, не через MQTT.
Как проверить
Заголовок раздела «Как проверить»Значение на карточке меняется вместе с сигналом на модуле. Если карточек нет — модуль не в списке MQTT или мост не запущен. СЭ-02м-3 читайте как анализатор.
