Шлюз RS-485
Раздел отдаёт порты COM в Ethernet: SCADA и наладчик ходят на TCP-порт платы, а не на USB-адаптер. Номера портов по режимам — на странице портов шлюза. У СА-02м в меню пять COM, у СА-02м-2 — четыре. Какой разъём на корпусе какому COM соответствует, эта страница не утверждает.
Что на экране
Заголовок раздела «Что на экране»Заголовок «Шлюз RS-485 → Ethernet». В меню слева подпункт Шлюз (сводка службы) и COM1…COM5. Точка у имени COM загорается, когда порт включён и демон работает.

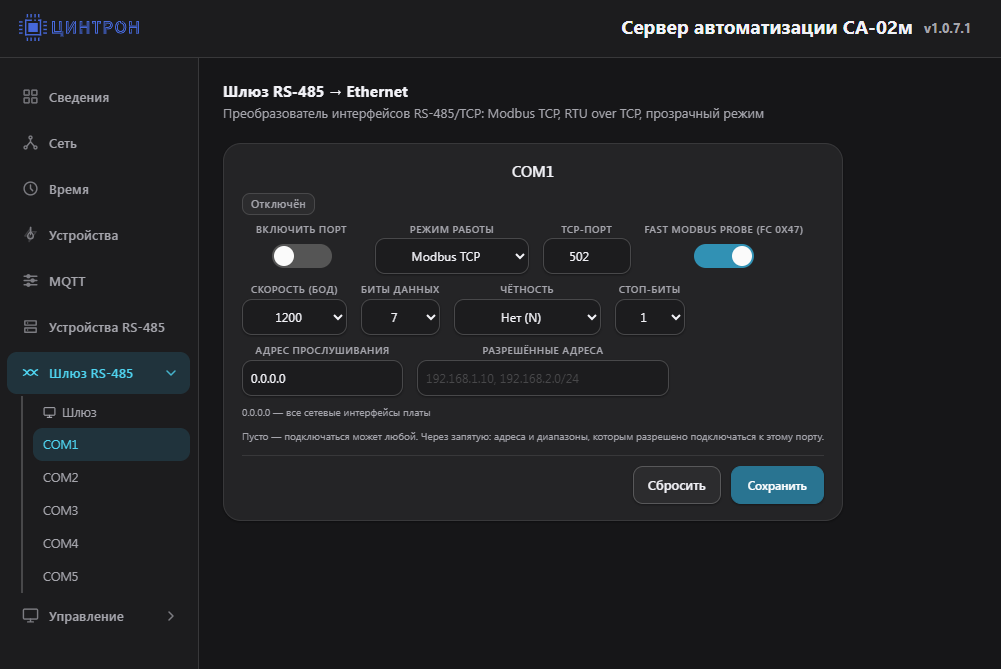

На снимке открыт COM1, бейдж «Отключён».
| Поле | Смысл |
|---|---|
| Включить порт | тумблер. Пока выключен, демон этот COM не слушает |
| Режим работы | Modbus TCP, RTU over TCP, Прозрачный |
| TCP-порт | номер, на который ходит клиент. На снимке 502 (Modbus TCP, COM1). Смена режима подставляет значение по умолчанию панели; его можно поправить |
| Fast Modbus probe (FC 0x47) | отвечать на зонд быстрого Modbus. Показан в режиме Modbus TCP |
| Скорость (бод) | 1200…115200 |
| Биты данных | 7 или 8 |
| Чётность | Нет (N), Чётный (E), Нечётный (O) |
| Стоп-биты | 1 или 2 |
| Адрес прослушивания | 0.0.0.0 — все интерфейсы платы |
| Разрешённые адреса | пусто — подключаться может любой. Иначе адреса и сети через запятую |
| Сбросить | вернуть поля карточки к последнему сохранённому, без записи |
| Сохранить | записать этот COM в конфиг шлюза |
На снимке скорость 1200 и 7 бит — сохранённая конфигурация этой платы, не заводской 115200 8N1 модулей МР-02м. Для линии модулей выставьте скорость линии.
Если конфига ещё нет, панель подставляет порт выключенным, режим Modbus TCP, для COM1…COM3 скорость 19200 8N1, для COM4 и COM5 — 115200 8N1, probe включён, bind 0.0.0.0, список доступа пуст.
Как настроить и сохранить
Заголовок раздела «Как настроить и сохранить»-
Откройте нужный COM в подменю.
-
Включите порт, выберите режим и TCP-порт, скорость и формат линии.
-
При необходимости сузьте «Адрес прослушивания» и заполните «Разрешённые адреса».
-
Нажмите Сохранить. Статус на карточке: «Сохранено». «Сбросить» до сохранения возвращает поля, ничего не записывая.
Каждый COM сохраняется отдельно. Включённый порт без списка доступа принимает подключения с любого компьютера сети.
Программный ПЛК vPLC порты этого шлюза не занимает.
Как проверить
Заголовок раздела «Как проверить»Точка у COM в меню зелёная, бейдж «Работает». Клиент SCADA открывает выбранный TCP-порт. Если модули на линии есть, а счётчики RX на Сведениях нулевые — проверьте, что скорость шлюза совпадает со скоростью модулей.
