Настройка установки

Страница для наладчика: как задать состав приточно-вытяжной установки (ПВУ), её параметры, привязку входов и выходов, расписание и учёт энергии. Как пользоваться интерфейсом в целом (вход, шапка, меню, мнемосхема) — в разделе Пользование веб-интерфейсом.

Все изменения состава и параметров записываются в программу ПЛК и сохраняются при перезапуске. Для записи нужен уровень доступа «Сервис».

Как открыть окно «Установка»

Окно относится к локальной установке — той, которой управляет программа vPLC на этом СА-02м.

На странице установки нажмите шестерёнку в шапке (подсказка «Установка — состав и настройки»).
Или щёлкните элемент на мнемосхеме — окно откроется с этим элементом уже выбранным.

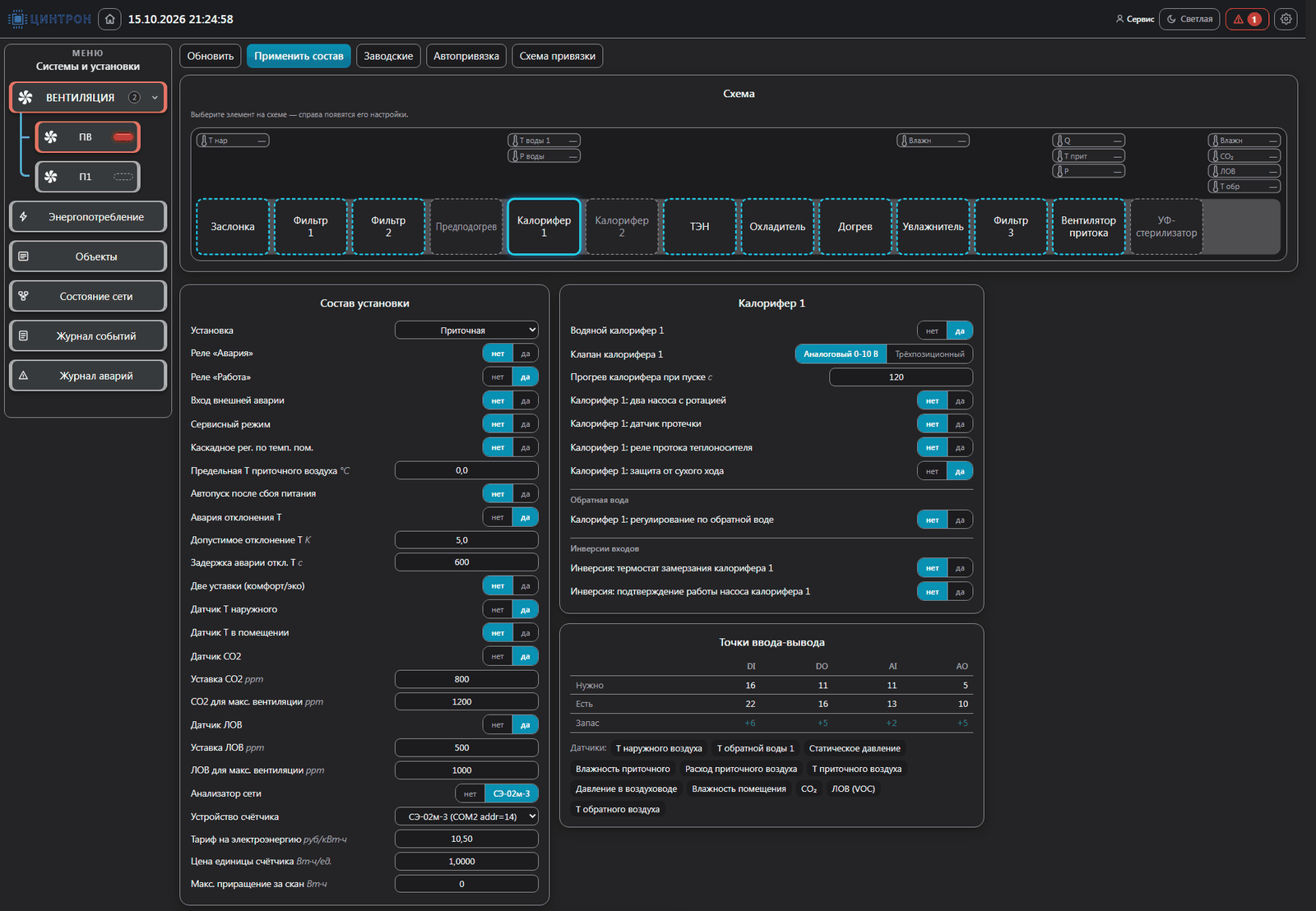

Окно «Установка»: кнопки, схема состава, панели «Состав установки», «Калорифер 1» (выбранный элемент) и «Точки ввода-вывода»

Окно состоит из частей (сверху вниз):

Ряд кнопок: «Обновить», «Применить состав», «Заводские», «Автопривязка», «Схема привязки». Итог каждого действия появляется сообщением справа от кнопок.
Панель «Схема» — элементы установки по ходу воздуха и датчики над ними.
Слева — «Состав установки» (общие настройки), справа — панель выбранного элемента и «Точки ввода-вывода».
Внизу — «Параметры программы» (уставки, задержки, коэффициенты по группам).

Кнопки окна

Кнопка	Что делает
«Обновить»	перечитывает все значения из контроллера; несохранённые правки пропадают
«Применить состав»	записывает состав и изменённые параметры в программу, затем автоматически выполняет автопривязку входов и выходов, сохраняет выбранный счётчик энергии и перечитывает окно. Недоступна, пока на панели есть красная проверка (см. Проверки состава)
«Заводские»	заполняет поля заводскими значениями только на экране («Показаны заводские значения, в прибор не записаны»). В контроллер они попадут после «Применить состав»
«Автопривязка»	привязывает точки ввода-вывода текущего состава (включая несохранённые правки) к свободным каналам модулей и открывает «Карту I/O». В ПЛК привязку не применяет
«Схема привязки»	открывает «Карту I/O»

После «Применить состав» появляется сообщение вида «Сохранено. Состав применён, выполнена автопривязка. Привязано N, без канала M, модулей K». Если значения некоторых параметров вне допустимого диапазона, они не записываются, а сообщение называет их: «Не записаны — Недопустимое значение (1): Предельная T приточного воздуха». Остальные значения при этом записываются.

Другие сообщения об ошибках записи:

Сообщение	Причина
«Недопустимое значение»	значение вне пределов параметра
«Неверный тип значения»	например, текст вместо числа
«Недостаточно прав»	нужен уровень доступа выше
«Нет такого параметра»	параметр не поддерживается программой
«Контроллер не принял запись»	ПЛК отказал в записи
«Ошибка связи (код N)»	нет ответа сервера
«Неизвестная ошибка (код N)»	прочие случаи
«Нечего сохранять: записей нет»	ничего не изменено

Шаг 1. Тип установки

Первая строка панели «Состав установки» — «Установка»: «Приточная», «Вытяжная» или «Приточно-вытяжная».

При смене типа окно сразу подставляет типовой набор элементов:

Приточная — заслонка, фильтр 1, водяной калорифер 1, приточный вентилятор;
Вытяжная — вытяжная заслонка, вытяжной вентилятор;
Приточно-вытяжная — оба набора.

Вентиляторы ставятся с частотным приводом, остальные элементы канала выключаются; реле, вход внешней аварии и датчики сохраняются. В контроллер ничего не пишется до «Применить состав».

Шаг 2. Состав по элементам схемы

На панели «Схема» вытяжной канал нарисован сверху, приточный — снизу. Канала, которого у типа установки нет, на схеме нет. Элементы стоят по ходу воздуха:

№	Элемент	Канал
1	Заслонка	приток / вытяжка
2	Фильтр 1 / Вентилятор вытяжки	приток / вытяжка
3	Фильтр 2	приток
4	Предподогрев	приток
5	Рекуператор	оба канала
6	Смешение (рециркуляция)	оба канала
7	Калорифер 1	приток
8	Калорифер 2	приток
9	ТЭН	приток
10	Охладитель	приток
11	Догрев	приток
12	Увлажнитель	приток
13	Фильтр 3	приток
14	Вентилятор притока / Фильтр вытяжки	приток / вытяжка
15	УФ-стерилизатор	приток

Элемент, включённый в состав, обведён синей пунктирной рамкой; выбранный — сплошной.

Как настроить элемент:

Щёлкните элемент на схеме (или выберите его клавишами Enter / пробел).
Справа появится панель с его настройками. Строки, которые сейчас не действуют (например, инверсия концевика при выключенном концевике), скрыты.
Включите элемент первым переключателем панели («нет» / «да») и задайте его параметры.
Повторный щелчок по элементу или по пустому месту снимает выбор.

Если элемент не работает при выбранном типе установки, панель сообщает «Этот элемент не работает при выбранном типе установки». Рекуператор и смешение доступны только у приточно-вытяжной установки. Время в миллисекундах окно показывает в секундах (или в часах для наработки).

Что настраивается в элементах

Элемент	Основные настройки
Заслонка (приточная / вытяжная)	наличие заслонки, «Концевик … заслонки», «Ожидание открытия воздушной заслонки», инверсия концевика
Фильтр 1 / 2 / 3, фильтр вытяжки	наличие фильтра; «датчик перепада»: «Реле перепада» или «Датчик перепада»; порог засорения, Па (для датчика); «Ресурс приточных фильтров» / «Ресурс вытяжного фильтра», ч; инверсия реле. Блок наработки: «Наработка», «Остаток ресурса» («не контролируется» при ресурсе 0, «ресурс исчерпан»), кнопка «Сбросить наработку (замена фильтров)». Счётчик приточных фильтров 1, 2 и 3 общий
Предподогрев	«Предподогреватель до рекуператора»; «Тип предподогревателя»: «Водяной», «Электрический», «Гликолевый контур»; уставка T после предподогревателя, полоса регулирования, доля запроса нагрева, наружная T включения, термостат, насос контура, открытие зимой в останове
Рекуператор	«Тип рекуператора»: «Нет», «Роторный», «Пластинчатый», «Гликолевый»; разморозка (по наружной T, по точке росы, запас); целевой КПД; периодическая прокрутка ротора (роторный); проверка гликолевого контура (гликолевый); инверсии аварий рекуператора и привода
Смешение	«Камера смешения (рециркуляция)»; «Управление смешением»: «По уставке», «По CO2», «По влажности», «По температуре помещения»; мин. и макс. доля свежего воздуха; свободное охлаждение наружным воздухом и разница температур для него; наружная T аварийной рециркуляции; уставка положения заслонки
Калорифер 1 / 2	«Водяной калорифер N»; «Клапан калорифера N»: «Аналоговый 0-10 В» или «Трёхпозиционный» (и время хода клапана); прогрев при пуске; два насоса с ротацией; датчик протечки; реле протока теплоносителя; защита от сухого хода; регулирование и уставки по обратной воде (дежурная и рабочая); инверсии термостата замерзания, подтверждения насоса, реле протока, протечки
ТЭН	«Электрокалорифер 1 (плавный, 0-10 В)»; «Ступенчатый электрокалорифер (ТЭН)» и «Число ступеней» (0…4); «Первая ступень ТЭН через тиристорный блок»; «Электрокалорифер 2 (плавный, 0-10 В)»; «Переход на электронагрев при аварии водяного»; инверсии термостатов перегрева
Охладитель	«Водяной охладитель 1» и его клапан, датчик протечки, защита от сухого хода; «Компрессорно-конденсаторный блок (фреоновый охладитель)» и число ступеней; «Водяной охладитель 2»; задержка отключения насоса; осушение охлаждением (влажность включения, гистерезис)
Догрев	«Догреватель после охладителя»; «Тип догревателя»: «Водяной» или «Электрический»
Увлажнитель	наличие; «Тип увлажнителя»: «Включение-выключение» или «Аналоговый»; уставка влажности; ограничение и предельная влажность приточного воздуха; инверсия аварии
Вентилятор притока	основной и резервный вентилятор; «Привод»: «Прямой пуск» или «Частотный привод»; «Состояние»: «Датчик перепада воздуха», «Подтверждение пускателя» или «Оба сигнала»; сервисный выключатель; регулирование по расходу воздуха или по давлению в воздуховоде и их уставки; «Число дополнительных вентиляторов» (0…3); «Приточный ЧРП: источник аварии» (для ЧРП); инверсии
Вентилятор вытяжки	то же без регулирования по расходу и давлению и без дополнительных вентиляторов
УФ-стерилизатор	наличие; «УФ: режим работы»: «с вентилятором», «по расписанию установки», «ручной»; задержки включения и выключения; мин. скорость вентилятора; ресурс лампы; вход подтверждения лампы и задержка аварии. Блок состояния: «Выключен», «Ожидание потока / задержки», «Работа», «Авария лампы», «Ресурс лампы исчерпан (лампа работает)»; «Наработка лампы», «Остаток ресурса», кнопка «Сбросить наработку (замена лампы)»

Кнопки сброса наработки спрашивают подтверждение, например «Сбросить наработку приточных фильтров (1, 2 и 3)? Делается после замены фильтров.» Нажимайте их только после замены фильтров или лампы.

Датчики

Над схемой стоят «чипы» датчиков с живыми значениями: «T нар», «T прит», «ΔP», «CO₂», «ЛОВ» и др. — каждый над элементом, где датчик установлен; датчики помещения (T помещения, T обратного воздуха, влажность, CO₂, ЛОВ) — справа. «—» означает, что датчик не привязан или его значение недостоверно.

Щелчок по «T нар» открывает настройки «Датчик T наружного»: наличие датчика, пороги перехода сезона («Наружная температура перехода на зиму / на лето»), постоянная времени фильтра наружной температуры, компенсация уставки по наружной температуре, погодозависимый пуск и защита калорифера (наружные T начала и полного действия, прибавка к уставкам обратной воды в мороз, скорость и время разгона вентилятора при пуске в мороз).
Щелчок по «T пом» открывает «Датчик T помещения»: наличие датчика, регулирование T по нему, «Предельная T приточного воздуха» (для каскада).
Датчики CO₂ и ЛОВ включаются в панели «Состав установки».

Шаг 3. Общие настройки: панель «Состав установки»

Строка	Назначение
«Установка»	тип установки (см. шаг 1)
«Реле «Авария»», «Реле «Работа»»	релейные выходы аварии и работы
«Вход внешней аварии», «Действие по внеш. аварии»	вход внешней тревоги и реакция на неё: «Только сообщение», «Останов», «Останов и закрытие заслонок»
«Сервисный режим»	разрешить сервисный режим (пуск запрещается, пока он включён)
«Каскадное рег. по темп. пом.», «Предельная T приточного воздуха»	каскадное регулирование по температуре помещения
«Автопуск после сбоя питания»	восстанавливать работу после пропадания питания
«Авария отклонения T», «Допустимое отклонение T», «Задержка аварии откл. T»	авария отклонения температуры (аварии 32, 33)
«Две уставки (комфорт/эко)», «Эко: уставка T», «Эко: уставка влажности»	экономичный режим
«Датчик T наружного», «Датчик T в помещении»	наличие датчиков
«Датчик CO2», «Уставка CO2», «CO2 для макс. вентиляции»	регулирование по CO₂, ppm
«Датчик ЛОВ», «Уставка ЛОВ», «ЛОВ для макс. вентиляции»	регулирование по летучим органическим веществам
«Анализатор сети» и строки счётчика	учёт энергии (см. Энергоучёт)

Точки ввода-вывода

Таблица «Точки ввода-вывода» показывает по видам DI / DO / AI / AO:

«Нужно» — сколько точек требует состав;
«Есть» — сколько каналов модулей привязано;
«Запас» — разница; отрицательная выделяется.

Ниже — «Датчики:»: список аналоговых входов, нужных составу.

Проверки состава

В заголовке панели появляются плашки проверок.

Красные — ошибка состава, «Применить состав» недоступна, пока её не исправить:

«Рекуператор без вытяжной секции…»
«Камера смешения требует вытяжной секции.»
«Нагрев в вытяжной установке…»
«Осушение поднимает потребность в холоде, а охладителя нет.»
«Аналоговому увлажнителю нужен датчик влажности.»
«Смешение по CO₂ выбрано, а датчик CO₂ выключен.»
«Каскад требует датчик температуры обратного воздуха.»
«Смешение по температуре помещения выбрано, а комнатного датчика нет.»
«Регулирование по расходу требует датчик расхода притока.»

Жёлтые — предупреждения, применить можно:

«Без датчика наружного воздуха сезон переключается только вручную.»
«Рекуператору нужен датчик наружного воздуха для разморозки…»
«Погодозависимый пуск включён, а наружного датчика нет…»
«Фрикулинг работает через камеру смешения — включите её.»
«Не хватает точек ввода-вывода» и др.

Шаг 4. Применить состав

Проверьте, что красных плашек нет.
Нажмите «Применить состав».
Дождитесь сообщения «Сохранено. Состав применён, выполнена автопривязка…».
Откройте «Схема привязки» и примените карту в ПЛК (см. Карта I/O).

Параметры программы

Панель «Параметры программы» внизу окна содержит уставки, задержки, коэффициенты и инверсии входов, разбитые на группы. Строка видна, только когда включён связанный с ней элемент. Группа сворачивается щелчком по заголовку; рядом с названием — число строк в ней. Отдельной кнопки сохранения нет: изменённые значения записываются кнопкой «Применить состав».

Группа	Что в ней
«Уставки и режим»	«Уставка температуры приточного воздуха»; «Режим работы»: «Выключено», «Ручной», «Автоматический»; «Режим скорости вентиляторов»: «Авто» / «Ручной»; скорость в ручном режиме; мин. и макс. скорость вентиляторов
«Расписание»	«Расписание»: «Выключено», «Суточное», «Недельное», «Недельное с исключениями»; время включения и выключения; дни недели; «По дням недели» — окно работы на каждый день
«ПИД»	коэффициенты регуляторов: нагрев, охлаждение, обратная вода, расход, давление, каскад, нейтральная зона; «Автонастройка» регуляторов и правило настройки
«Нагрев»	«Антизамерзание»: «Температура срабатывания защиты от замерзания», «Запас до аварии замерзания», «Минимальное открытие клапана зимой в останове»; «Продувка после работы электрокалорифера»
«Вентиляторы»	ожидание подтверждения потока, задержка контроля после пуска, задержка пуска вытяжного, «Длительность продувки при останове»; выдержка аварии ЧРП по Modbus; инверсии дополнительных вентиляторов
«Насосы, проток, протечки»	период ротации насосов, ожидание подтверждения насоса, задержка аварии по реле протока, минимальное давление контура (сухой ход), периодическое проворачивание насосов и клапанов
«Защита притока»	«Защита по низкой T приточного воздуха», порог, выдержка, реакция («Только сообщение» / «Останов»), класс аварии
«Входы режима»	инверсии входов: пожарная тревога, переключатель автоматического режима, кнопка ручного пуска, внешняя авария, сервисный режим, сервисные выключатели вентиляторов

Сезон, компенсация уставки и погодозависимый режим настраиваются в «Датчик T наружного»; экономичный режим — в «Составе установки»; наработка и сброс фильтров — в элементах фильтров.

Расписание вентиляции удобнее задавать в «Настройках системы» (см. ниже): оно само заполняет строки «По дням недели». Если править эти строки вручную, их перезапишет планировщик.

Отдельное окно «Параметры» (#params) показывает те же параметры списком по группам с фильтром и кнопками «Сохранить» и «Заводские». «Заводские» там сбрасывает только выбранную группу и спрашивает подтверждение «Вернуть заводские значения параметрам группы «…»?».

Настройка аварий

Выдержки срабатывания и снятия каждой из 64 аварий настраиваются в окне «Аварии» установки → кнопка «Настройка». Редактируются только две выдержки (0…65 с); класс, сброс и реакция заданы программой. Порядок — в разделе Справочник аварий ПВУ.

Собственные задержки узлов (отклонение T, низкая T притока, реле протока, связь с ЧРП, лампа УФ, ожидание потока и открытия заслонки) настраиваются здесь, в окне «Установка».

Расписание вентиляции

Расписание задаётся в «Настройках системы»: шестерёнка в верхней полосе на главном экране → карточка «Планировщик · ВЕНТИЛЯЦИЯ».

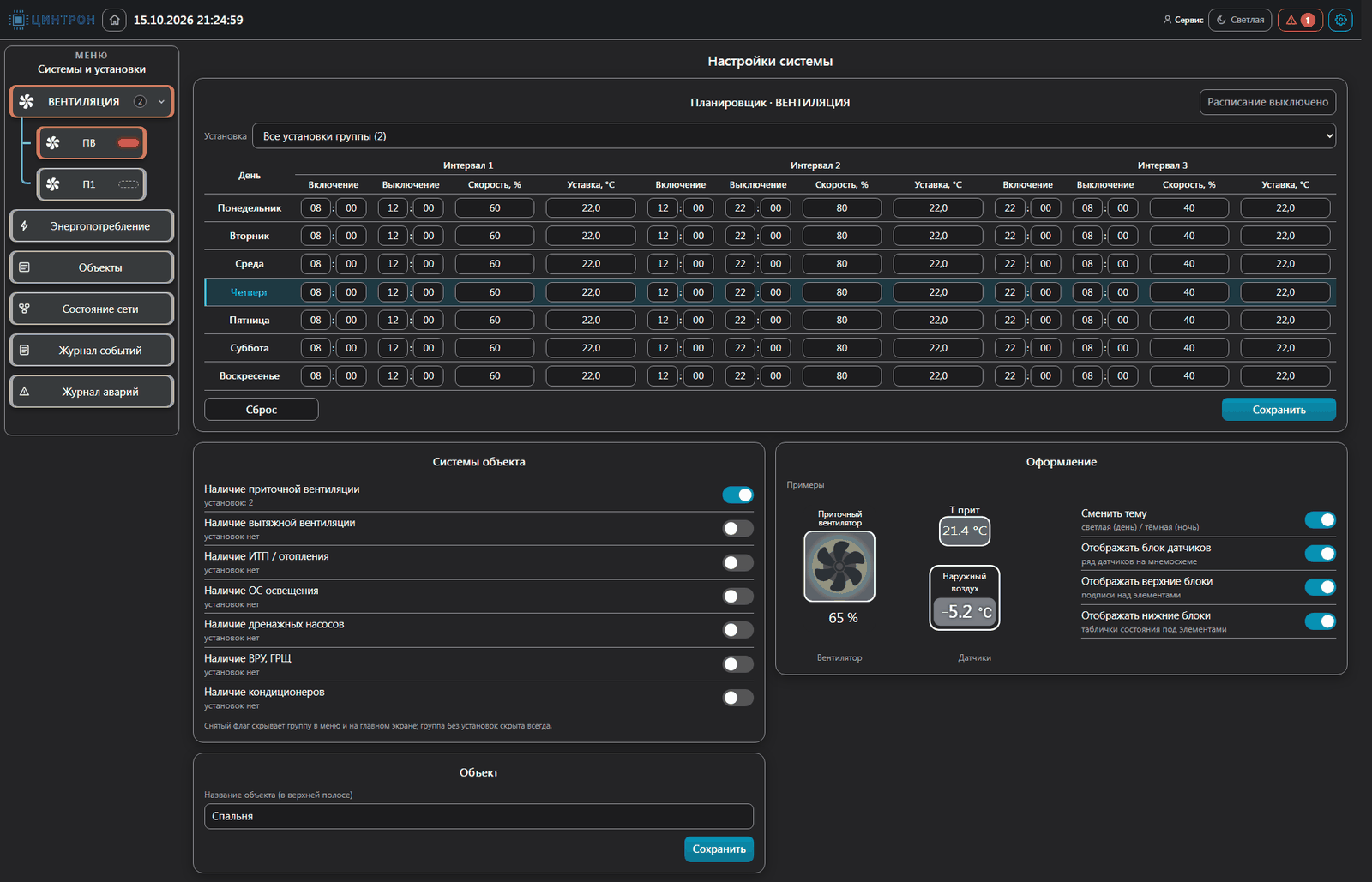

Настройки системы: планировщик вентиляции на неделю (3 интервала в сутки), системы объекта, оформление и название объекта

Каждый день недели делится на три интервала. У интервала — «Включение», «Выключение», «Скорость, %» и «Уставка, °C».

В списке «Установка» выберите «Все установки группы (N)» или одну установку. Если расписания установок группы разные, появится «Расписания установок группы различаются — показано …; «Сохранить» запишет его всем».
Заполните время, скорость и уставку интервалов. Текущий день подсвечен.
Нажмите «Сохранить». Итог: «Сохранено» или «Сохранено для N установок».
Кнопка в заголовке «Расписание выключено» / «Расписание включено» включает и выключает расписание сразу, без «Сохранить».

Как работают интервалы:

Интервалы идут цепочкой: интервал 2 начинается там, где кончился 1, интервал 3 — где кончился 2. При сдвиге конца интервала начало следующего сдвигается само.
Интервал с одинаковым включением и выключением не используется: его скорость и уставка приглушены.
Интервал, у которого выключение раньше включения, переходит через полночь и относится к дню, в котором начался.
На границе двух рабочих интервалов установка не останавливается — меняются только скорость вентиляторов и уставка температуры. Скорость при этом задаётся в ручном режиме скорости.
Расписание проверяется раз в 30 с.

Кнопка «Сброс» заполняет форму типовым расписанием («Сброшено: 08:00–12:00 60%, 12:00–22:00 80%, 22:00–08:00 40%, уставка … °C. Запись — кнопкой «Сохранить».»). В контроллер оно попадёт после «Сохранить». Допустимые значения: часы 0…23, минуты 0…59, скорость 0…100 %, уставка 5…40 °C.

Расписание локальной установки действует, когда «Режим работы» = «Автоматический». На странице установки при включённом расписании строка «Запуск установки в ручном режиме» скрывается.

Карта I/O и применение в ПЛК

«Карта I/O» открывается кнопкой «Схема привязки» в окне «Установка». Кнопки: «Автопривязка», «Применить в ПЛК», «К установке».

Что показывает карта

Таблица со столбцами «Тег», «Название», «Вид», «Модуль», «Канал», «Топик». В ней только входы и выходы выбранного состава, по ходу воздуха на схеме; свободные каналы модулей не показываются. У непривязанной точки в столбце «Канал» — «нет».

Автопривязка

«Автопривязка» раскладывает точки состава по каналам модулей ввода-вывода, которые уже добавлены в панели СА-02м и на связи:

каналы не придумываются — используются только существующие модули;
уже привязанные точки не перезаписываются;
группа точек одного узла (например, ступени ТЭН и их термоконтакты) ставится на один модуль; не помещается — переносится на следующий.

Отчёт показывает «Модули: …», «Привязано: N — …», «Без канала: N — …». Если модулей нет: «Модулей с каналами DI/DO/AI/AO в списке устройств нет. Каналы не выдуманы, привязка не изменена.» Добавьте модули в панели СА-02м (раздел Устройства) и повторите.

Автопривязка меняет только сохранённую привязку. Программа ПЛК начнёт работать по ней после «Применить в ПЛК».

«Применить в ПЛК»

Что происходит при нажатии:

В программу записываются признаки привязанных точек.
В рантайм загружается новая карта ввода-вывода (вместе со строками счётчика энергии).
Программа ПЛК перезагружается.
В журнал событий пишется «привязка I/O применена в ПЛК».

Почему установку нужно остановить. При перезагрузке программы скан останавливается на доли секунды, выходы на это время уходят в безопасное состояние. Если установка работает, окно спросит: «Установка работает. Применение перезагрузит программу ПЛК: скан остановится на доли секунды, выходы на это время уйдут в безопасное состояние. Применить?». Лучше остановить установку заранее и применять карту в останове.

Строка состояния над таблицей:

Текст	Что делать
«Привязка применена в ПЛК `<дата время>`: строк карты N»	всё в порядке
«Привязка не применена в ПЛК: ПЛК работает по старой карте. Нажмите «Применить в ПЛК».»	привязка или счётчик энергии изменены после последнего применения — нажмите «Применить в ПЛК»
«Обязательных точек без привязки: N — авария 61, пуск без модели запрещён.»	привяжите недостающие точки, иначе установка не запустится (авария 61)
«Программа ПЛК собрана без масок привязки — привязку применить нельзя, выложите новую сборку.»	установлена устаревшая программа — обновите её (см. Установка)
«ПЛК недоступен — состояние применения неизвестно.»	рантайм не отвечает — см. Устранение неисправностей

Сообщение «ПЛК работает по старой карте» показывается только в «Карте I/O»; на других страницах его нет.

Энергоучёт

Учёт энергии работает со счётчиком (анализатором сети) СЭ-02м-3, добавленным в панели СА-02м.

В панели «Состав установки» включите «Анализатор сети» = «СЭ-02м-3».
В строке «Устройство счётчика» выберите счётчик из списка устройств панели (помечен «(нет связи)» или «(нет в панели)», если с ним что-то не так). Если список пуст — «Счётчиков СЭ-02м-3 нет в панели SA-02m — добавьте устройство в панели.»
Нажмите «Применить состав».
Откройте «Схема привязки» — там будет «ПЛК работает по старой карте». Нажмите «Применить в ПЛК»: строки счётчика входят в карту ввода-вывода.

Строки «Цена единицы счётчика» (Вт·ч на единицу показания) и «Макс. приращение за скан» (больший скачок показаний — сброс или замена счётчика — не учитывается) обычно трогать не нужно: цену единицы сервер подбирает сам по счётчику.

Тариф — один источник. Тариф, ₽/кВт·ч, задаётся в окне «Настройки установки»: меню «Объекты» → строка установки → «Настройки» → раздел «Учёт энергии (анализатор сети СЭ-02м-3)» → «Тариф, ₽/кВт·ч». Сервер сам переписывает его в программу (при старте, раз в 30 с и после сохранения настроек). Значение, введённое в строке «Тариф на электроэнергию» окна «Установка», будет перезаписано. Если тарифы разошлись, панель энергии предупредит: «Тариф программы (…) отличается от тарифа в настройках установки (…); стоимость считается по настройкам установки».

Как читать панель «Энергопотребление» — в разделе Пользование веб-интерфейсом.

Внешние установки: Carel и MP-02

Кроме локальной установки, интерфейс показывает установки на других контроллерах: Carel (c.pCOmini, uAria) по RS-485 или TCP и MP-02 по TCP. Их опрашивает мост панели СА-02м, поэтому устройство сначала добавляют в панели СА-02м, а затем выбирают здесь.

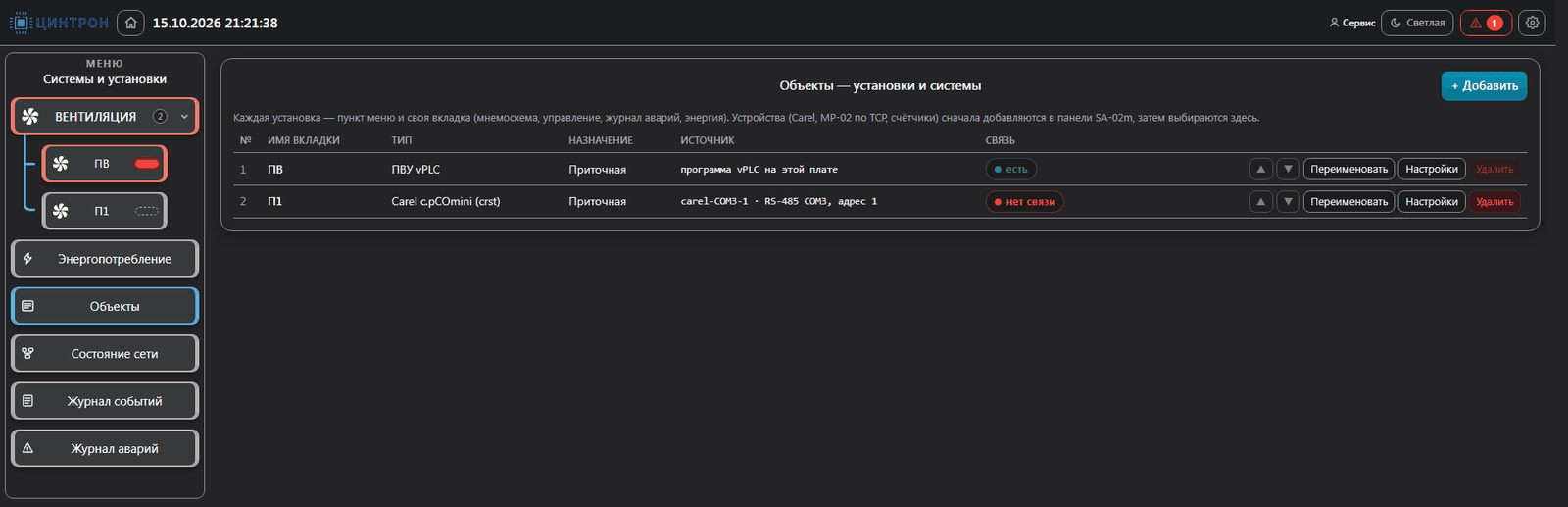

Экран «Объекты»: список установок, их тип, назначение, источник и связь

Добавить внешнюю установку

Добавьте устройство в панели СА-02м (раздел MQTT → «Добавить устройство»).
В меню веб-интерфейса откройте «Объекты» → «+ Добавить».
«1. Тип»: «Carel по RS-485», «Carel по TCP», «MP-02 по TCP» или «Локальная система».
«2. Устройство»: выберите устройство из списка моста. Уже добавленные недоступны («уже добавлено: …»).
«3. Имя»: «Имя вкладки» и «Назначение» («Приточная установка» / «Вытяжная установка»).
Нажмите «Добавить». Появится «Установка «…» добавлена» и кнопка «Открыть вкладку».

Установка появится в меню и на главном экране.

Управление списком

Кнопка	Действие
«▲» / «▼»	порядок установок в меню (локальная всегда первая)
«Переименовать»	изменить имя вкладки
«Настройки»	окно «Настройки установки»: состав мнемосхемы, учёт энергии, расписание
«Удалить»	удалить запись из конфигурации vPLC (с подтверждением). Само устройство в панели не удаляется. Локальную установку удалить нельзя

Чем внешняя установка отличается от локальной

У неё нет окон «Установка», «Параметры», «Аварии» и «Карта I/O»: программа работает в самом контроллере Carel или MP-02.
Контроллеры Carel и MP-02 не сообщают свой состав, поэтому элементы мнемосхемы задаются вручную: «Настройки» → «Состав (элементы мнемосхемы)», группы «Датчики», «Приточный канал», «Приток и вытяжка», «Вытяжной канал», кнопка «Заводской набор». Щелчок по элементу на мнемосхеме внешней установки открывает этот раздел.
Источник (устройство моста, семейство, подключение, связь) показан только для чтения; порт и адрес меняются в панели СА-02м (ссылка «Изменить в панели»).
Команды идут через мост: окно ждёт подтверждения до 10 с. Часть команд доступна только с панели контроллера — такие строки «УПРАВЛЕНИЯ» приглушены с подсказкой «настройка в панели SA-02m».
Для записи команд и включения расписания нужен вход в панель СА-02м (сообщение «нужен вход в панель SA-02m»). Квитирование аварий работает и без входа.
Расписанием внешней установки управляет сервер vPLC: он посылает команды пуска и останова.

Другие типы программы

Программа vPLC универсальная: кроме вентиляции (тип 1), она содержит программы других систем. В скане активен один тип.

Тип	Система	Мнемосхема
1	Вентиляция (ПВУ)	мнемосхема установки (этот раздел)
2	Освещение	линии (зоны) по группам «РАБОЧЕЕ» / «АВАРИЙНОЕ», состояние ВКЛ/ВЫКЛ, «ПО ПЛАНИРОВЩИКУ», сценарии групп
3	ИТП / отопление	тепловой ввод (T1, T2, P1, P2), контуры отопления К1–К3 и ГВС (клапан, пара насосов, обратка), подпитка; плашки «НОЧНОЕ СНИЖЕНИЕ», «РУЧНОЙ», «ПРИОРИТЕТ ГВС», «ДЕЗИНФЕКЦИЯ», «ЗАТОПЛЕНИЕ»
4	Водоснабжение и насосы	«Дренажные системы» (карточки дренажных станций, затворы), одна дренажная система (уровень, «ПЕРЕЛИВ», насосы), «Насосная станция» (резервуар, каскад насосов, давление, жокей-насос, пожарная ветка)
5	Холодоснабжение	мнемосхемы в веб-интерфейсе нет

Как выбрать тип:

Систему другого типа добавляют в «Объекты» → «+ Добавить» → «Локальная система» → «ИТП (тепловой пункт)», «Водоснабжение / дренажные насосы» или «Освещение». Она появится в меню в своей группе («Отопление, ИТП», «Освещение», «Дренажные насосы»), если в «Настройках системы» включено «Наличие …» этой группы.
Если тип не активен в скане, система показывает состояние «НЕ АКТИВНА (в скане PlantType = N)», а её команды отклоняются. Переключателя активного типа в веб-интерфейсе нет: тип задаёт наладчик при вводе в эксплуатацию записью переменной PlantType (1…5) через API веба установки (POST /api/plant/set, см. Интеграция).
Внутри типа 1 вид установки (приточная, вытяжная, приточно-вытяжная) выбирается строкой «Установка» в окне «Установка».

У систем других типов расписание задаётся в «Настройках системы» одним окном работы на день («Включение, ч : мин», «Выключение, ч : мин»; «Выключение = включение — день без работы; выключение раньше включения — работа через полночь»).
