Устройства RS-485

Раздел для работы с модулями на линии без USB-адаптера: поиск, прошивка, окно настройки. Это не добавление в MQTT. Чтобы модуль появился в карточках панели, его всё равно добавляют в MQTT.

Та же работа с ПК, без этой страницы — настольная программа МР-02м Flasher.

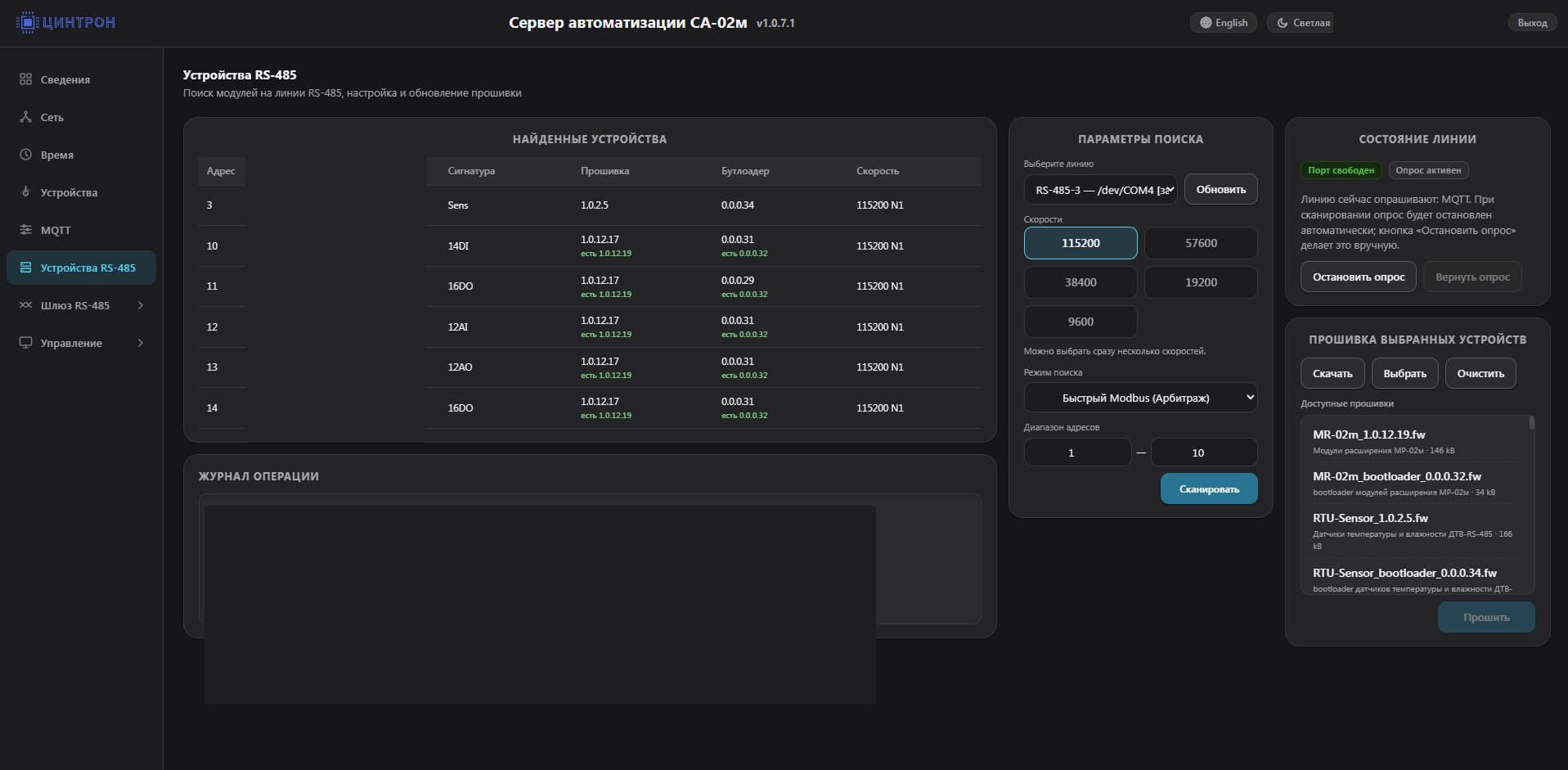

Устройства RS-485: таблица найденных модулей по адресу и сигнатуре, параметры поиска, состояние линии, список прошивок, кнопка Прошить — Рис. 1. Устройства RS-485. Поиск по линии, прошивки, «Сканировать» и «Прошить». Идентификаторы модулей на снимке скрыты

Что на экране

Подзаголовок: «Поиск модулей на линии RS-485, настройка и обновление прошивки».

Найденные устройства

Колонка	Смысл
Адрес	адрес Modbus на линии
S/N	серийный номер модуля
Сигнатура	тип (на снимке Sens, 14DI, 16DO, 12AI, 12AO, 16DO)
Прошивка	текущая версия; зелёным — есть новее в кеше
Бутлоадер	версия загрузчика
Скорость	с какой скоростью модуль ответил (на снимке 115200 N1)

Пустая таблица: «Нажмите «Сканировать», чтобы найти устройства на выбранной линии RS-485.» Один щелчок по строке выбирает модуль (фильтр прошивок). Двойной щелчок открывает окно настройки, если тип поддерживается.

Параметры поиска

Поле	Смысл
Выберите линию	COM / `/dev/COMn`. «Обновить» перечитывает список портов
Скорости	несколько сразу: 115200, 57600, 38400, 19200, 9600. На снимке отмечены 115200, 19200, 9600
Режим поиска	«Стандартный (адресный)» или «Быстрый Modbus (Арбитраж)» — второй выбран по умолчанию
Диапазон адресов	с…по, 1…247. Заводская подстановка формы — 1…10
Сканировать	запуск поиска

Состояние линии — «Порт свободен» / занят, «Опрос активен». Если линию держит MQTT или MPLC, панель предлагает «Остановить опрос» (на время сканирования) и потом «Вернуть опрос». Подсказка на снимке: при сканировании опрос MQTT останавливается кнопкой «Остановить опрос» либо сам.

Прошивка выбранных устройств

Кнопка	Смысл
Скачать	обновить манифест и положить stable-прошивку в кеш платы
Выбрать	файл `.fw` / `.bin` / `.elf` с компьютера
Очистить	удалить скачанные файлы из кеша
Прошить	прошить выбранные в таблице модули выбранным файлом

На снимке в списке: прошивка МР-02м, бутлоадер МР-02м, прошивка и бутлоадер датчика ДТВ.

Журнал операции — ход скана и прошивки.

Окно настройки (на снимке закрыто) открывается двойным щелчком. В нём схемы клемм, которые встроены в ПО, и поля, которые этот тип умеет писать (адрес, скорость, каналы). Каждая группа полей сохраняется своей кнопкой «Сохранить» / «Применить» в том окне, не кнопкой на этой странице. Схему сверяйте с руководством: подписи на рисунке поиском по вики не находятся.

Как сканировать и прошить

Выберите линию, к которой подключены модули, отметьте скорости и при необходимости расширьте диапазон адресов.
Если линия занята опросом — «Остановить опрос».
Сканировать. Дождитесь строк в таблице.
Щелчком отметьте модули, выберите файл прошивки, Прошить. Ход — в журнале.
Вернуть опрос, если останавливали.

Как устроен вход в загрузчик без пошагового рецепта этой страницы — обновление прошивки.
