Сеть

Здесь задают адрес, с которого потом открывают панель. Заводской адрес исполнения с одним Ethernet — 192.168.1.136, порт панели 9999. У СА-02м-2 первый порт — 192.168.0.136, второй получает адрес по DHCP. Панель после смены IP нужно открыть уже по новому адресу.

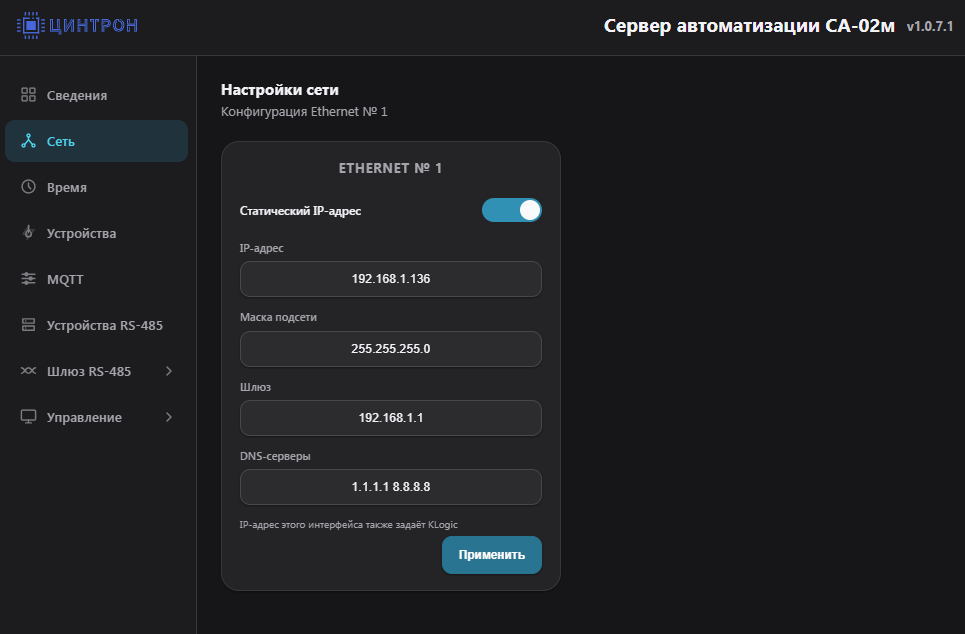

Настройки сети: Ethernet № 1, включён статический IP 192.168.1.136, маска 255.255.255.0, шлюз 192.168.1.1, поле DNS, подсказка KLogic, кнопка Применить — Рис. 1. Сеть. Ethernet № 1, статический адрес, «Применить». Под формой — подсказка, что этот интерфейс также задаёт KLogic

Что на экране

Заголовок «Настройки сети», подпись «Конфигурация Ethernet № 1». Карточка Ethernet № 1 (в ПО это eth0).

Поле	Назначение
Статический IP-адрес	тумблер. Включён — поля адреса активны. Выключен — интерфейс берёт адрес по DHCP, поля бледнеют
IP-адрес	адрес этого порта
Маска подсети	на снимке 255.255.255.0
Шлюз	шлюз той же подсети. Если шлюз вне подсети адреса, панель не отправит форму: «Шлюз вне подсети адреса — устройство станет недоступно»
DNS-серверы	один или несколько адресов через пробел. На снимке поле уже заполнено; заводского DNS в таблице вариантов нет — не считайте содержимое поля заводским
Применить	записывает конфиг и применяет адрес

Если в ПО стоит KLogic и он ведёт этот интерфейс, под формой появляется строка: «IP-адрес этого интерфейса также задаёт KLogic». Это не ошибка, а напоминание, что адрес живёт ещё и в той среде.

У СА-02м-2 на этой же странице вторая карточка Ethernet № 2 с теми же полями и своей кнопкой «Применить». На исполнении с одним Ethernet второй карточки нет.

Как изменить и сохранить

Включите «Статический IP-адрес», если нужен фиксированный адрес объекта.
Заполните IP, маску и при необходимости шлюз и DNS. Шлюз должен быть в той же подсети, что и адрес.
Нажмите Применить. Панель пишет конфиг и применяет адрес. Сообщение: «Ethernet № 1: конфиг сохранён, адрес применяется… При смене IP откройте новый адрес через 2–3 с.»
Если сменили IP, откройте http://<новый-адрес>:9999. Сессия та же; пароль от смены адреса не меняется.

Смена пароля — не здесь, а в Система.

Как проверить

В шапке и в Сведениях виден новый адрес, панель открывается по нему. Компьютер наладчика должен быть в той же подсети.
